共有两个级别的流量统计图，“未过滤的流量统计图” 和 “高防IP流量统计图”。

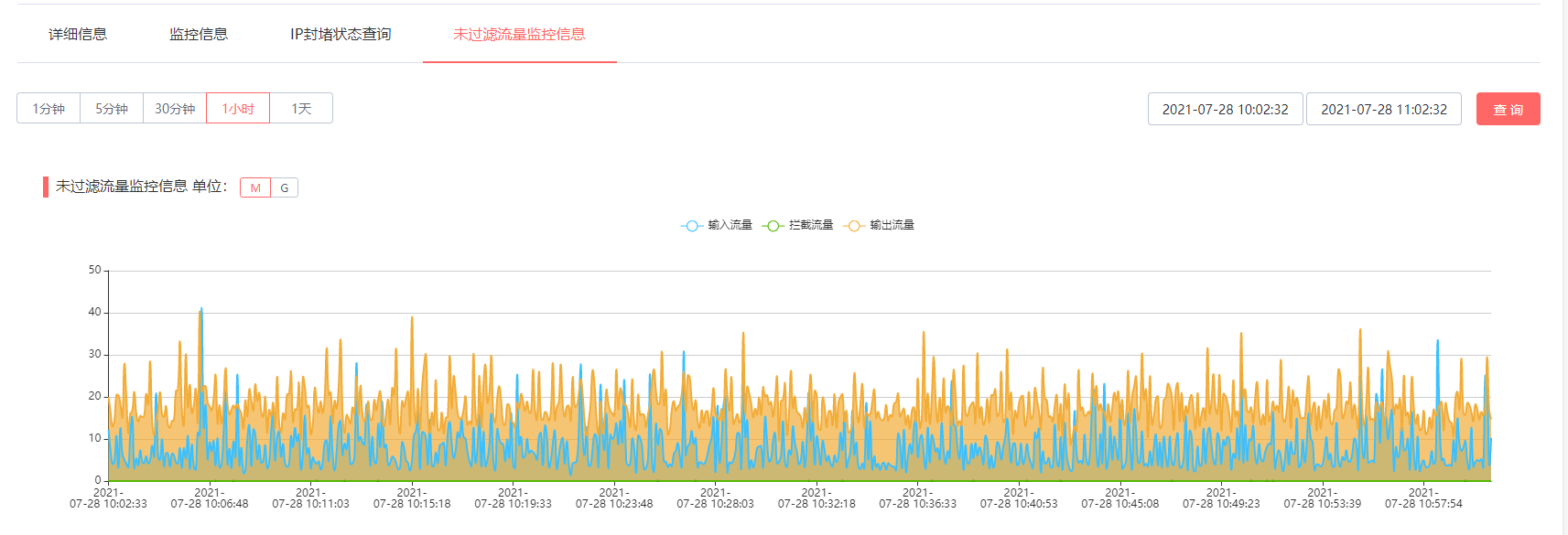

未过滤的流量统计图
此图为未过滤的流量，用来统计没有经过DDoS防火墙和高防IP的CC攻击拦截的用户请求。
此图中的每个点，是指该时刻物理网卡的瞬时流量，即 DDOS 攻击的初始流量。
- 输入流量：所有用户请求进来的流量。
- 输出流量：经过DDOS 防火墙清洗后输出给下游的流量。
- 拦截流量：经过DDos 防火墙清洗，一共拦截的流量。

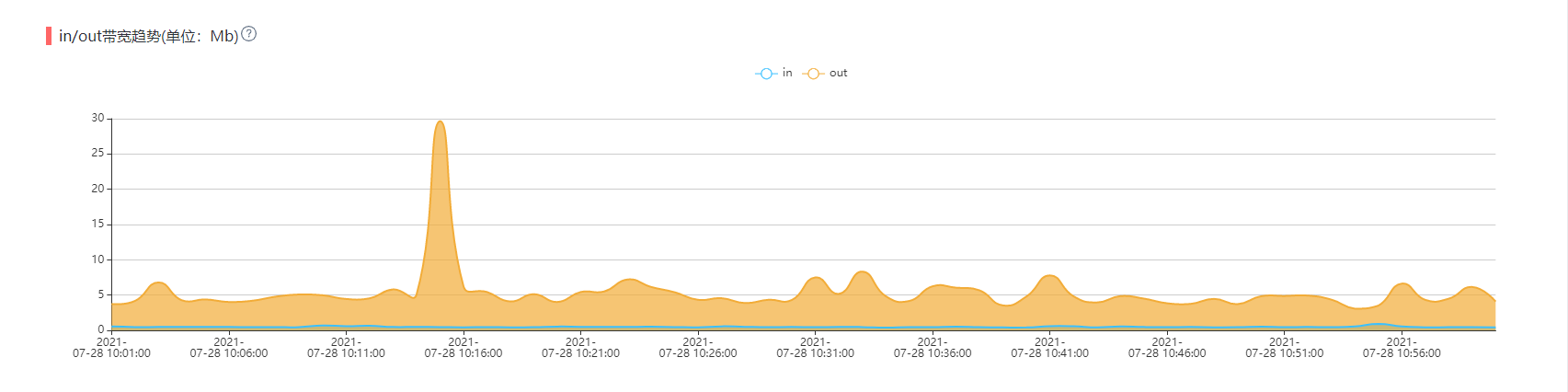

高防IP流量统计图
此图为高防IP的流量统计，用户请求的流量经过 DDoS 防火墙后，会流入 CC 攻击防火墙，最后回源。
此图中的每个点，是指该时刻内日志记录的 request_length 最大值（并非物理网卡），即CC攻击防火墙的入流量值。
- 入流量：是指流入高防IP的流量。
- 出流量：是指高防IP返回给用户端的流量（此用户端是指访问网站的用户，并非源服务器）。
注意事项
- 未过滤的流量 ≠ 高防IP流量。
因为请求在到达高防IP之前，会先经过 DDoS 防火墙，DDoS 防火墙会进行 DDos 流量清洗。 - 高防IP流量 ≠ 源服务器流量。
因为请求在到达源服务器之前，会先经过高防IP CC攻击防火墙，高防IP会进行 CC 攻击过滤，并过滤掉攻击流量。 - 注意区分流量统计的方式和方法
统计单位和来源不同。比如某些流量统计原理是直接读取物理网卡数据，而另一些流量统计原理是计算日志中发送的字节数。
未过滤的流量是读取未进行任何过滤的流量，高防IP流量是经过了DDoS流量防火墙过滤后的。
因此，当这两类不同的方式进行比较时，由于统计口径不同，故只能在一定误差范围内粗略比较。
流量计算公式
公网流入峰值
默认统计时段为1分钟，即：该分钟内，请求流量最大的那一秒所有请求的比特值 (即请求日志中，byte sent 字段) 除以(1024*1024)，单位为MB/s，再乘以8最终单位为Mbps。
